Relevado de Esfuerzos en Dos Secciones
Durante el Proyecto de Gasolinas Limpias en la Refinería Lázaro Cárdenas en Minatitlán Ver., el cliente ICA FLUOR nos encargó el relevado de esfuerzos por el método de combustión (Gas expulsado a alta velocidad) de la Torre de destilación.
Aclaración de Puntos Clave para la realización del Servicio
Para el desarrollo de este proyecto se tuvieron reuniones entre las partes interesadas entregando para el desarrollo del mismo un procedimiento a medida (específico) donde se determinarían todas las variables esenciales del proyecto, se analizarían las zonas de medición externas en la pared de la torre y mediciones internas para conservar la integridad del recubrimiento soldado CLAD con que cuenta la torre. Estas reuniones fueron extensas con la finalidad de aclarar todas las dudas por parte del cliente (ICA FLUOR / PEMEX) con respecto a el desarrollo del servicio en la parte técnica y de manera muy importante la parte de Seguridad del Proyecto.
Durante el análisis se determinó utilizar para el suministro de combustible una «PIPA» de gas Licuado de Petróleo ya que PEMEX no podia suministrar el requerimiento de Gas Natural. Las consideraciones de Seguridad para dicho suministro incluyeron cortinas de agua en todo momento alrededor de la Pipa, una ambulancia disponible para dicha actividad y retirar del area al personal para que no hubiera alguna fuente de ignición cerca de la fuente de alimentación.
Reunión con las partes interesadas
Una vez determinado todo lo anterior se hizo una presentación del equipo que se utilizaría en el servicio a la supervisión de Pemex en nuestras instalaciones.
Cabe mencionar que debido a las dimensiones de la Torre el Fabricante Extranjero la envió en dos secciones por lo que dicho servicio se realizó en dos eventos. El primer evento la sección inferior y en el segundo evento la sección superior.
Demostración de Capacidad Técnica
Para las dimensiones de la torre se utilizaron 5 equipos de relevado de esfuerzos por combustión, 4 de ellos con una capacidad calórica de 10 Millones de BTU´s y el ultimo un equipo fijo de la marca ECLIPSE de 15 Millones de BTU´s. Aunque el proceso es realizado por equipos a gas fue necesario el refuerzo de calentamiento de las boquillas y trunnions con equipo eléctrico.
Después de terminado el proceso aparte de la revisión de los registros correspondientes se hizo una interna para verificar la integridad del CLAD resultando de manera exitosa.
Servicios Adicionales

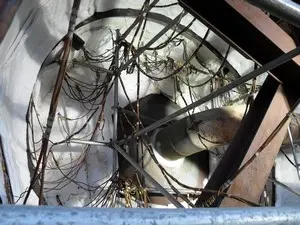

Después del Relevado de Esfuerzos de la Primera Sección se pre-calento el faldón de la torre debido a una reparación que se presentó. Cabe mencionar que el Relevado de Esfuerzos homogeniza el material y en algunas ocasiones ayuda a reparar micro fisuras intersticiales pero si hay vicios ocultos en la fabricación puede llegar a mostrarlos con en el caso del faldón de dicha torre pues el Fabricante Extranjero utilizo material de relleno en la unión de la torre con el faldón generándose una grieta que tuvo que repararse después del relevado de esfuerzos, y realizarse uno nuevo de manera perimetral la torre. Estos relevados de esfuerzo fueron desarrollados con las directrices solicitadas por WRC 452 de Junio de 2000 «Recommended Practices for Local Heating of Welds in Pressure Vessels».
Finalización del Servicio
Una vez que se hizo el relevado de esfuerzos de las dos secciones y se reparó el faldón se procedió a realizar el precalentamiento de la soldadura perimetral de unión de las secciones con equipo eléctrico, para ello el cliente levanto la torre para dejarla en su posición final para proceder al relevado.
Concluido todo lo anterior se da por terminado así este Caso de Éxito de Relevado de Esfuerzos de una Torre de Grandes Dimensiones.
